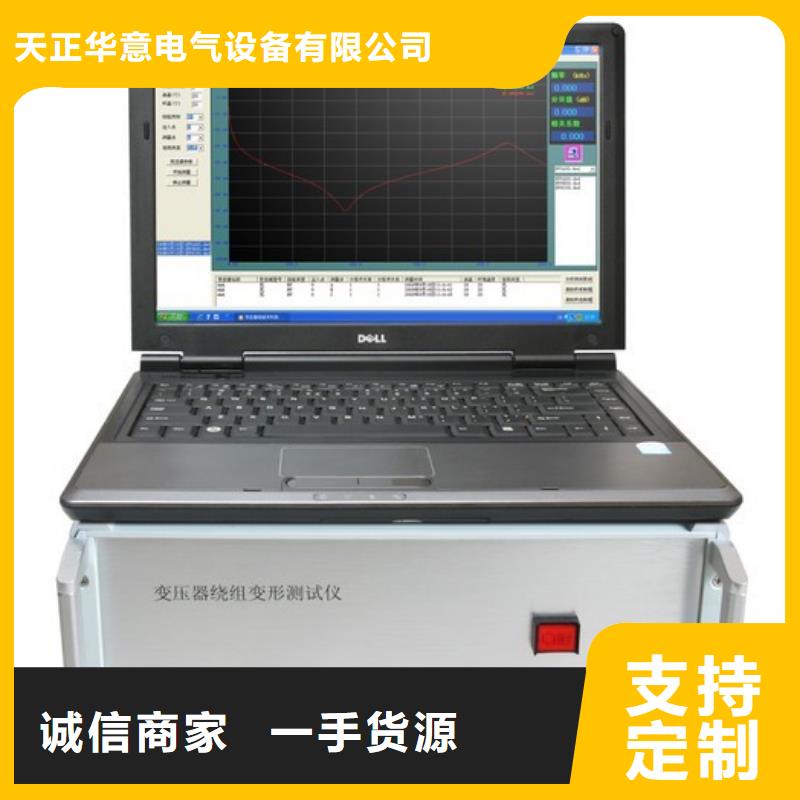

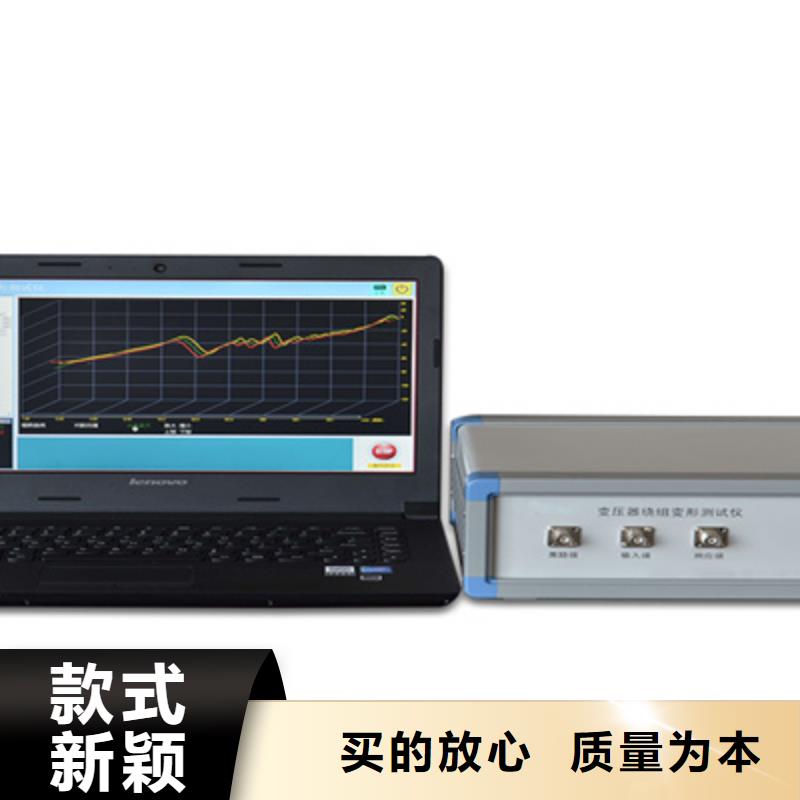

安徽滁州变压器绕组变形测试仪 测试设置好基本的测试信息后，即可进行频响法的数据测量，点击“START开始” 按钮，系统自动完成频率扫描。在测试过程中，按钮变成“STOP停止”按钮，点击该按钮，则停止当前扫描，在测试过程中，在信号曲线显示区“单击”鼠标，则测试过程暂停，再次点击继续进行。测试完成一项后，改变接线方式，同时改变软件上的设置信息，再次点击按钮，进行下一相的测量，重复以上的操作，直至完成所有的测量项目。在试验过程中，鼠标在测试曲线显示区（A）双击，可以打开测试波形显示区，该区域包括波形显示以及输入电压峰峰值（红色）、响应电压峰峰值（黄色）以及放大倍率和横轴时间信息，该信息主要用于信号研究。

安徽滁州变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Yn形的A相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Yn形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Yn形的C相测量接线。七、三相Y形测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Y形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Y形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Y形的A相测量接线。

安徽滁州变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。
